Kontrola místní rovinnosti vodováhou (latí)

Proč nás tato místní rovinnost zajímá?
Je to jedna z kategorií podle které se hodnotí kvalita stavebních prací. V případě, že stěny, podlahy atd nejsou provedeny přesně jsou tyto chyby viditelné pouhým okem i pro naprostého laika. Tak můžete snadno odhalit nekvalitní dílo bez toho, aby se museli provádět sondy a odborné průzkumy.
Měli bychom zkontrolovat jestli omítky, podlahy atd jsou rovné. To zkontrolujeme pomocí 2 m latě.
Než si však vysvětlíme, jak přesně to uděláte, tak je potřeba trochu vysvětlit, jak měříme rovinnost podle různých norem.

Podle ČSN měříme tzv. místní rovinnost povrchů. To je měření rovinnosti svislých i vodorovných konstrukcí. To znamená, že měříme rovinnost povrchů v určitém místě a neměříme tedy rovinnost celé plochy. V normách se dočtete, že místní rovinnost dokončených povrchů (prací) obvykle měříme na vzdálenost (nebo úsečku) délky 2m.

Jak už víme, většina norem je nezávazných. Těžko se vymáhá splnění norem, pokud je nemáte přímo napsány ve smlouvě nebo projektu, který je součástí smlouvy.  Soudy často nevědí, jak správně rozhodnout. Takže co soud to názor.  Druhá komplikace je to, že jednotlivé normy, které se geometrickou přesností zabývají, jsou často nejasné a tak trochu si mezi sebou odporují. Proč?
Existují normy na každou konstrukci zvlášť. Uvidíte to níže.
Budu se Vám snažit vysvětlit jednotlivé normové požadavky na jednotlivé konstrukce a posléze vám ukáži jaké měření provádím konkrétně já. Pokud bych měla měřit stavbu různými postupy podle druhu konstrukcí, tak bych se tak trochu zbláznila. Pokud moje měření prokáží rozpor s normou.
1 ) dohaduji se s firmou na opravě
2 ) pokud firma trvá, že to má v pořádku – znovu vysvětluji normy
3) nechávám si zpracovat znalecký posudek. Je to totiž jediný doklad na který slyší soud. Znalecký posudek si nechávám zpracovat jen v tom případě, když mám ve smlouvě s dodavatelem konkrétně vypsáno to, že ČSN jsou pro ně závazné. Jinak je to mrhání penězi.

Budeme zde postupovat jako kdyby byly normy závazné!


Jako vždy u nás to máme trochu komplikované, protože existují jednotlivé normové požadavky na přesnost geometrických parametrů, které se od sebe tak trochu liší.

To způsobuje to, že při kontrole místní rovinnosti vlastně nevíte, jak na to. A každý to vlastně měří svým vlastním způsobem, protože v normách je to popsáno dost komplikovaně a jednotlivé normy na sebe nenavazují. Co tím myslím?

Například norma na zděné příčky má jinou metodiku měření než mají omítky.

Prostě neexistuje jednotná metodika měření.

Jakým způsobem se měří rovinnost dokončených povrchů a jaké jsou normové hodnoty pro místní rovinnost se dozvíme v jednotlivých normách pro konkrétní povrchy (omítky, dřevěné podlahy, dlažby, obklady…). V některých normách postupy měření nebo hodnoty odchylky místní rovinnosti chybí.

Na začátek je tedy potřeba vysvětlit jednotlivé pojmy, které se v normách používají, protože podle nich pak určíte postup měření pokud konkrétní postup nebude popsán v dané normě. Třeba u omítek je v konkrétní normě popsána odchylka ale postup měření tam není.

Mezní odchylka je parametr, který může nabývat kladných i záporných hodnot (bývá většinou uváděn se znaménkem „±“). O tuto hodnotu může být zmenšen, resp. zvětšen základní rozměr. Mezní odchylkou se vyjadřují především odchylky délkových rozměrů, půdorysné polohy, apod.

Tolerance je absolutní hodnota rozdílu mezních odchylek. Hodnota uvedená v normě (ČSN) bez znaménka „±“ (tolerance v absolutní hodnotě).

V tomto kurzu uvidíte, jak vnímám a chápu ČSN normy. Takto také kontroluji stavební práce. Pokud chcete přesné znění norem můžete si je pořídit a přečíst sami.

ČSN můžete zakoupit zde>>>

Jakou vodováhu použít

Nejprve se podívejte na měření vodováhou podle norem. Naleznete na zvláštní stránce. Klikněte na obrázek a jste tam.

Jak měřit prostory, kde se nevejde 2 metrová lať.

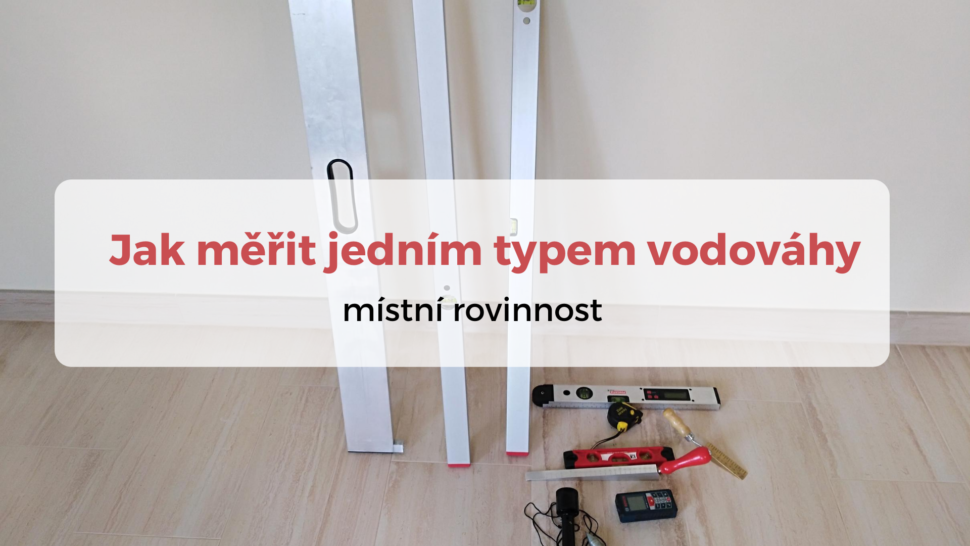

Když máte pouze 1 typ lati - bonus naleznete na zvláštní stránce. Klikněte na obrázek níže.

Měření podle mě
