Obklady a normy

V jakých normách nalezneme měření vodováhou pro obklady:

ČSN 73 3451 Obecná pravidla pro navrhování a provádění keramických obkladů

Tato norma platí pro keramické obkladové prvky použitelné pro dlažby a obklady stěn uvnitř a vně budov kladené do cementových maltovin nebo lepené pomocí lepidel.

Pod obklady se provádí omítka, která vyrovnává nerovnosti zdí.

Rovinnost se měří dvoumetrovou latí, která se umístí na pásky o rovnoměrné a známé tloušťce, 3mm. Za použití pravítka nebo odměrného klínu se změří největší vzdálenost X mezi jeho povrchem a latí. Odchylka od přímky (X-3) je ukazatelem roviny.

Tolerance ± 3 mm pod 2 m latí.

Zatím u nás lze koupit jen dvoumetrovou lať, na jejichž koncích jsou podložky o výšce 20 mm o půdorysné ploše 20x20 mm. Pomocí odměrného klínu si změříme maximální a minimální vzdálenost mezi povrchem obkladu a spodním lícem latě. Délka odměrného klínu je 220 mm, tloušťka 20mm. Takže na odměrném klínu musíte mít číslo 17-23. Pokud se nebudete ve svém měření pohybovat v těchto hodnotách. Tak obklad není podle normy.

Napište do protokolu, že nebyla dodržena místní rovinnost.

Pozor však ještě na vaší lať – má také nějakou přesnost. Zde také záleží, jaký obklad a s jakou přesností z výroby jste si objednali.

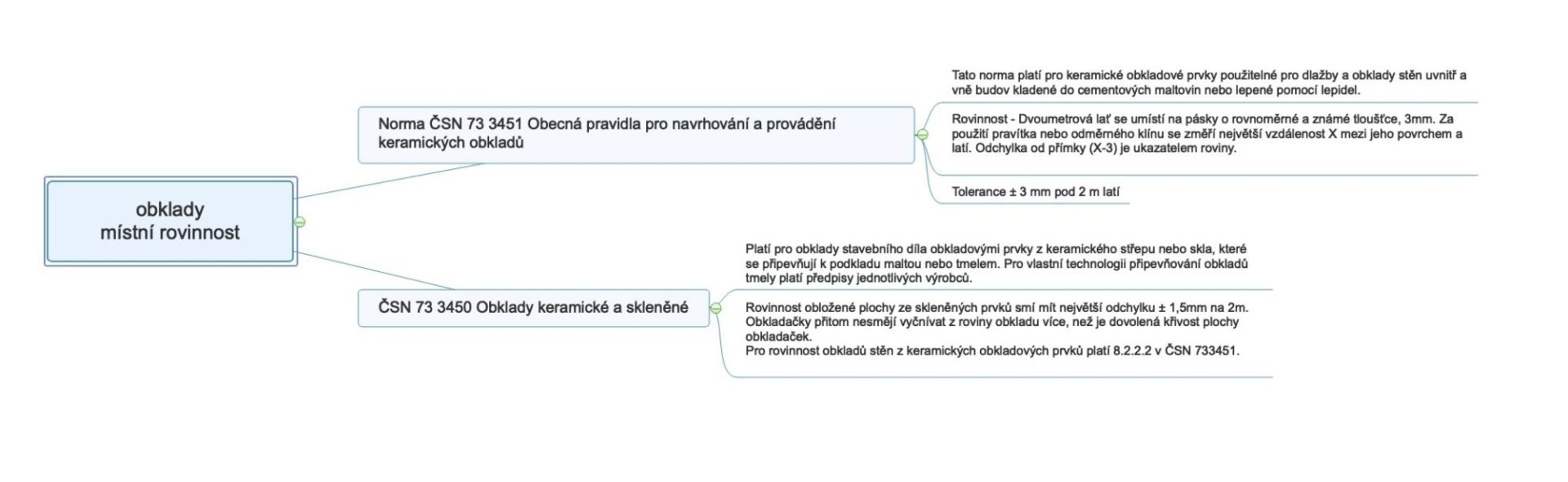

Měření místní rovinnosti obkladu podle ČSN 73 3451 Obecná pravidla pro navrhování a provádění keramických obkladů:

Přesahy ve sparách obkladů podle ČSN 73 3451 Obecná pravidla pro navrhování a provádění keramických obkladů:
